In diesem Artikel wird der Aufbau eines M3D Micro 3D Druckers beschrieben. Für diesen Artikel wurde der M3D Micro 3D Drucker vollständig in seine Einzelteile zerlegt. Der 3 Drucker ist für 299$ (Stand: 30.03.2017) erhältlich. Der kleine 3D Drucker eignet sich hervorragend für den Einsatz auf dem Schreibtisch. Durch seine geringe Größe, werden keine Nema17 Schritt-Motoren benutzt, sondern wesentlich kleinere Motoren. Diese Motoren haben unteranderem den Vorteil, dass sie leiser sind.
Der M3D Micro 3D Drucker
Technische Daten M3D Micro
Abmaße
18,5 x 18,5 x 18,5 cm
Stromaufnahme
20 Watt
Druckmaterial
PLA, ABS nur bedingt weil kein Heizbett vorhanden ist.
Sonstige
Beschleunigungssensoren als Endstops
Kein Temperatur-Sensor
Microcontroller
Atmel X32C4
Ersatzteile
Für den M3D Micro gibt es nur wenige Ersatzteile. Ein defekt am Mainboard kommt einem Totalschaden gleich, da der 3D Drucker zu M3D zur Reparatur eingesendet werden muss.
M3D Drucker Aufbau
Der M3D Micro wurde vollständig zerlegt und in seinem Detail beschrieben.
Gehäuse

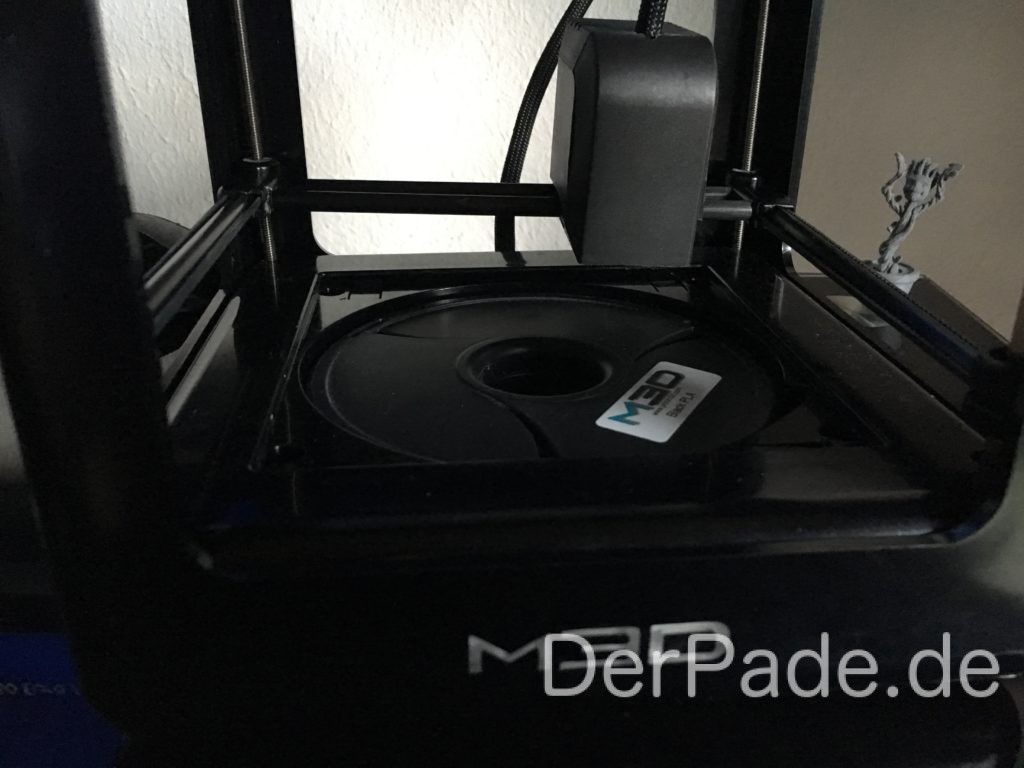

Das Spulenfach wird mit der Druckplatte abgeschlossen. Um dieses zu öffnen muss man lediglich die Druckplatte nach unten und nach hinten drücken, danach kann man diese nach oben herausnehmen.

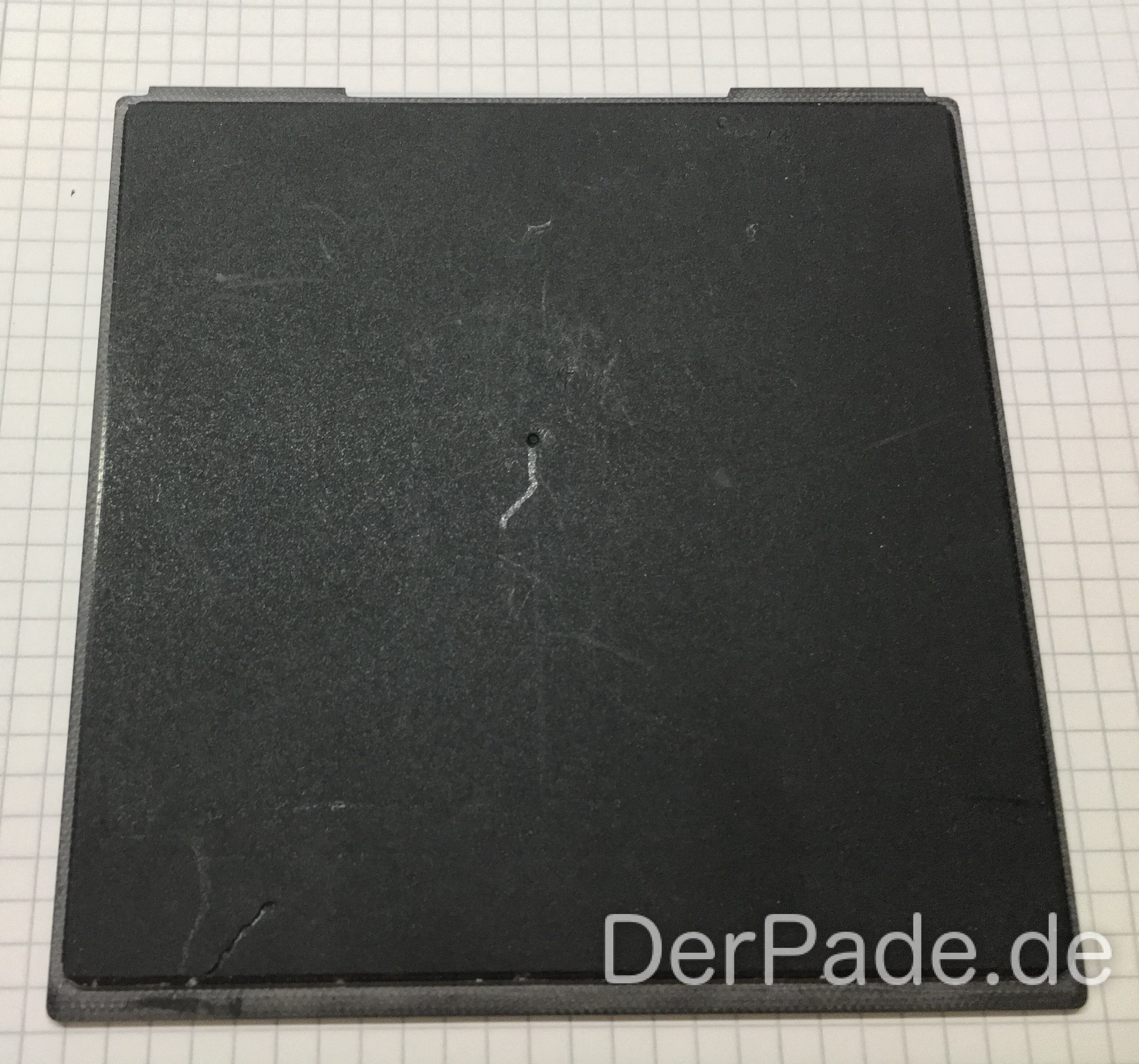

Druckbett Vorderseite

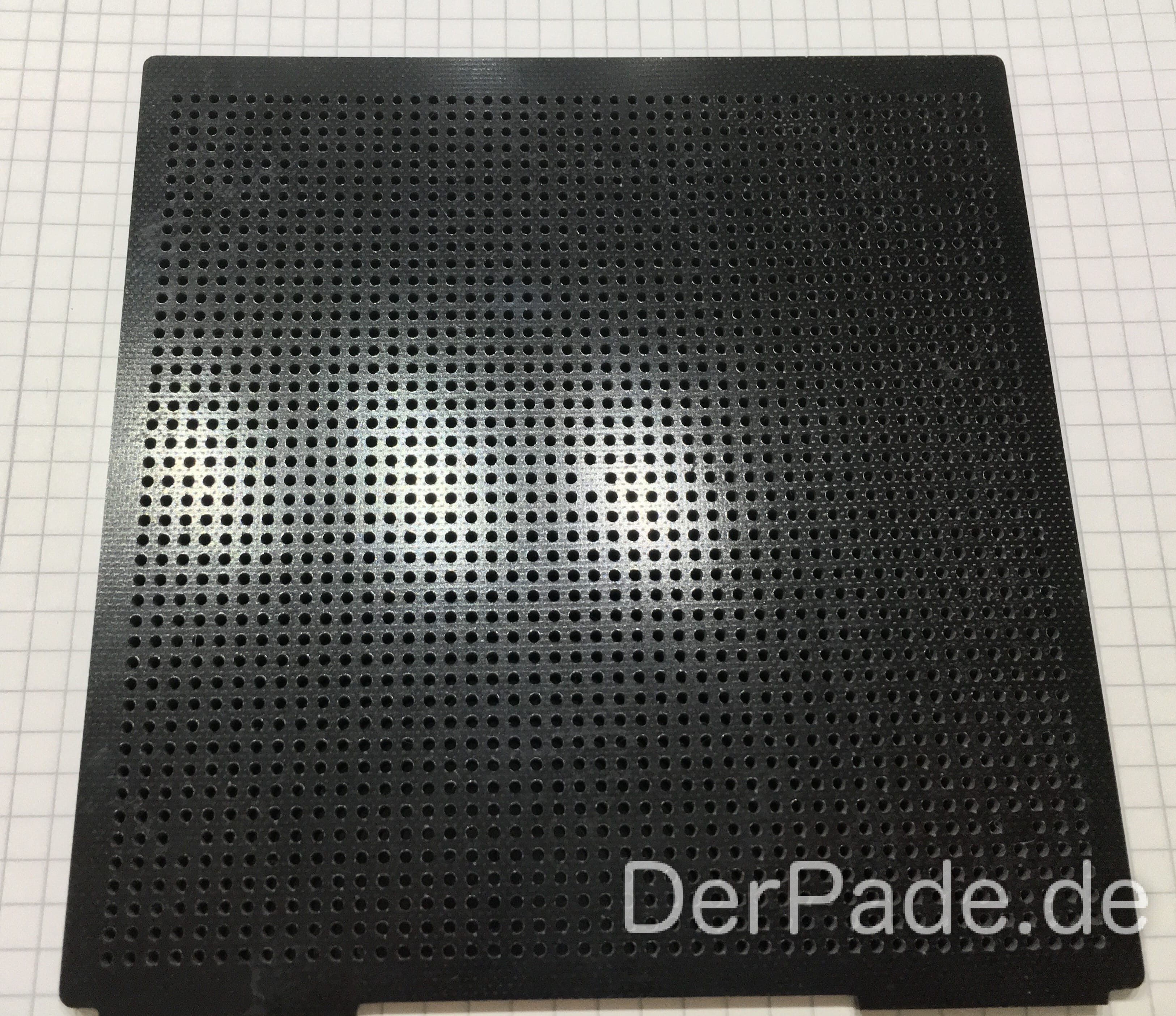

Druckbett Rückseite
Äußere Hülle abmontiert. Die Hülle ist nur gesteckt, man muss an den äußeren Ecken mit einem Plastikkeil das Gehäuse hochhebeln, sodass man es anschließend abziehen kann. Achtung: Die Lager im Gehäuse könnten rausfallen.

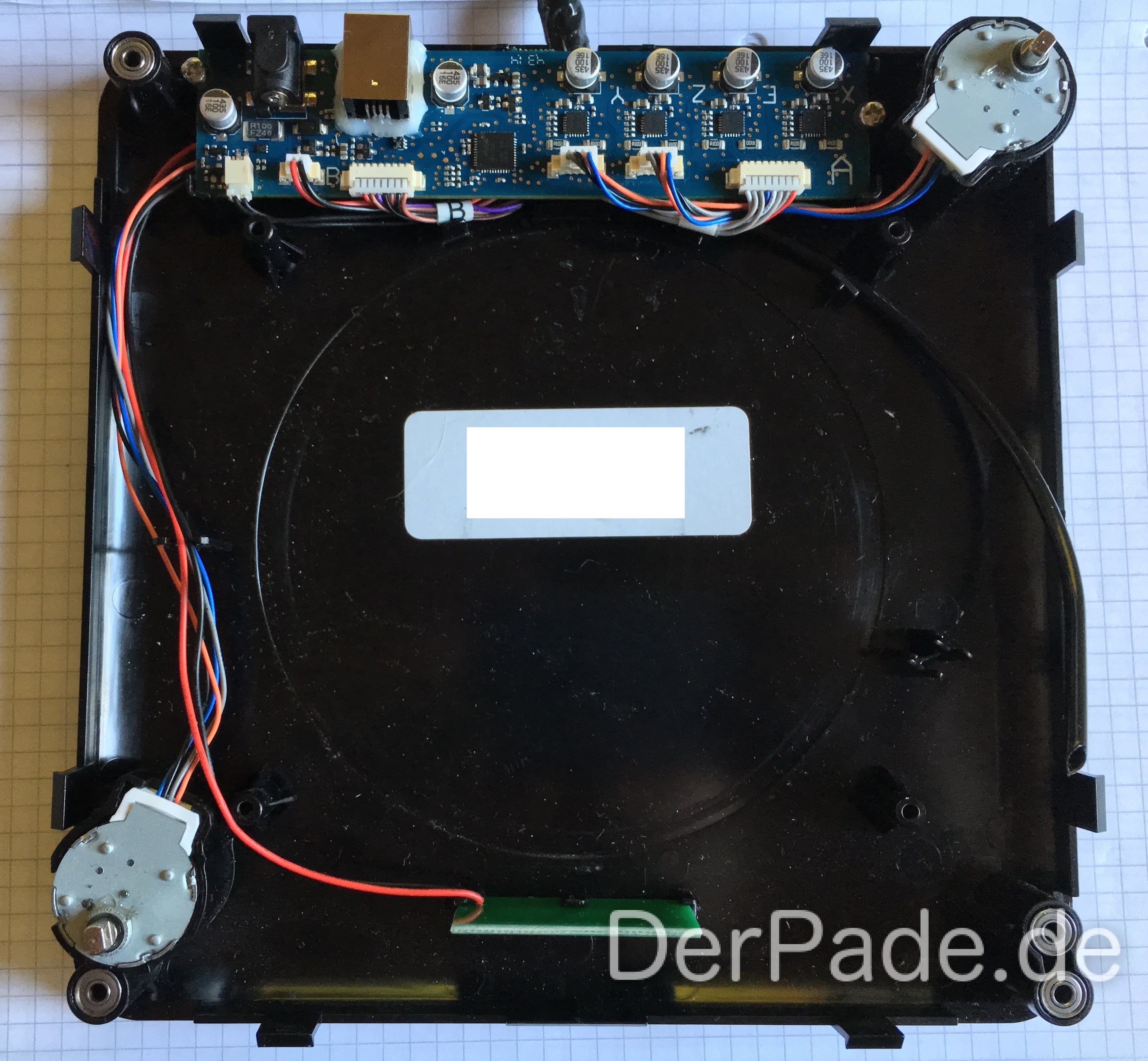

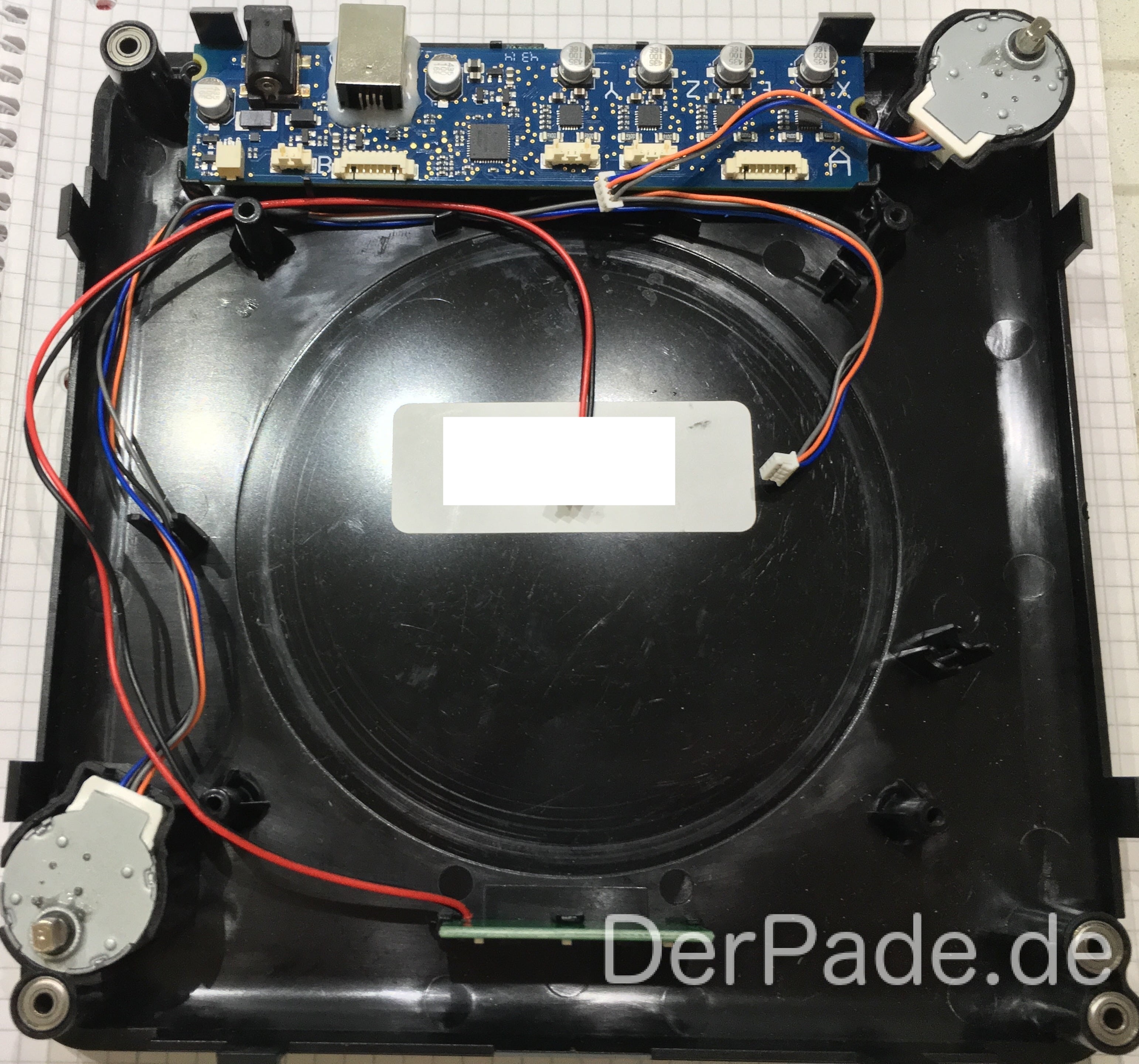

Bodenplatte mit Mainboard und Schrittmotoren voll verkabelt und angeschlossen. Beim Zusammenbau ist darauf zu achten, dass die Kabel vom Kabelstrang für das X-Carriage unter dem Mainboard durchzuführen sind.
Bodenplatte mit Mainboard und Schrittmotoren für die X-Achse (vorne links) und die Z-Achse (hinten rechts),

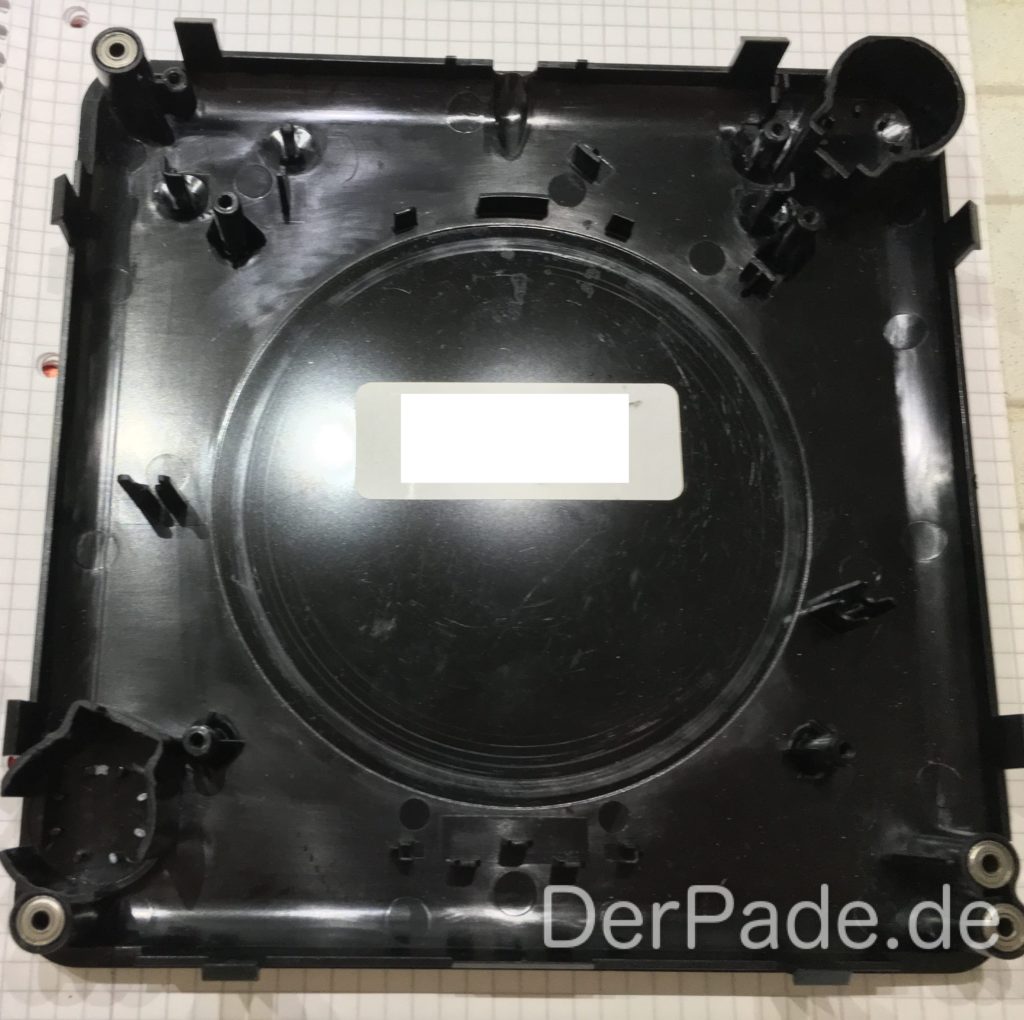

Bodenplatte mit Wellenlager
X-, Y- und Z-Achse, Hotend und Extruder
Extruderlüfter Extruderfan montiert.

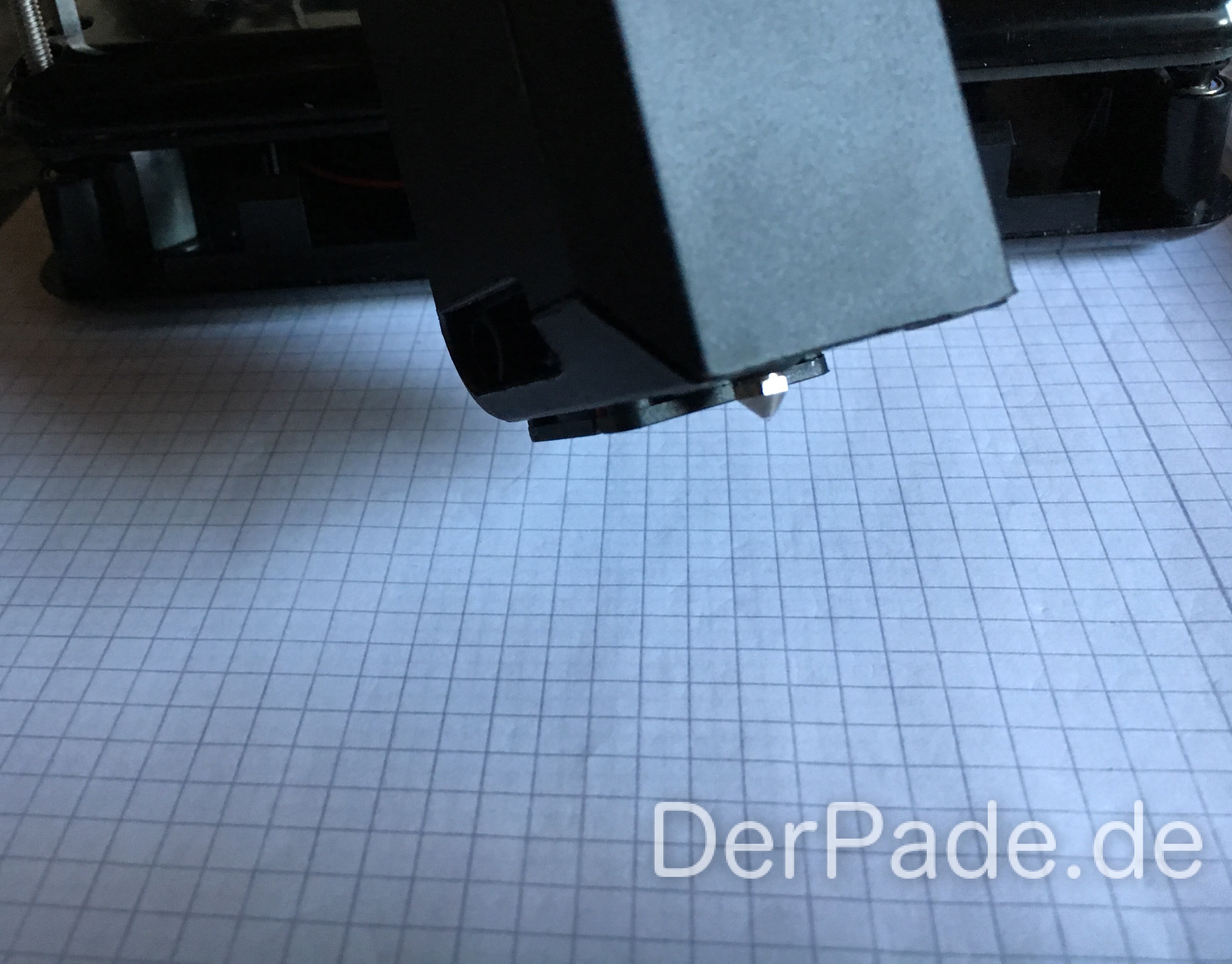

X-Carriage komplett

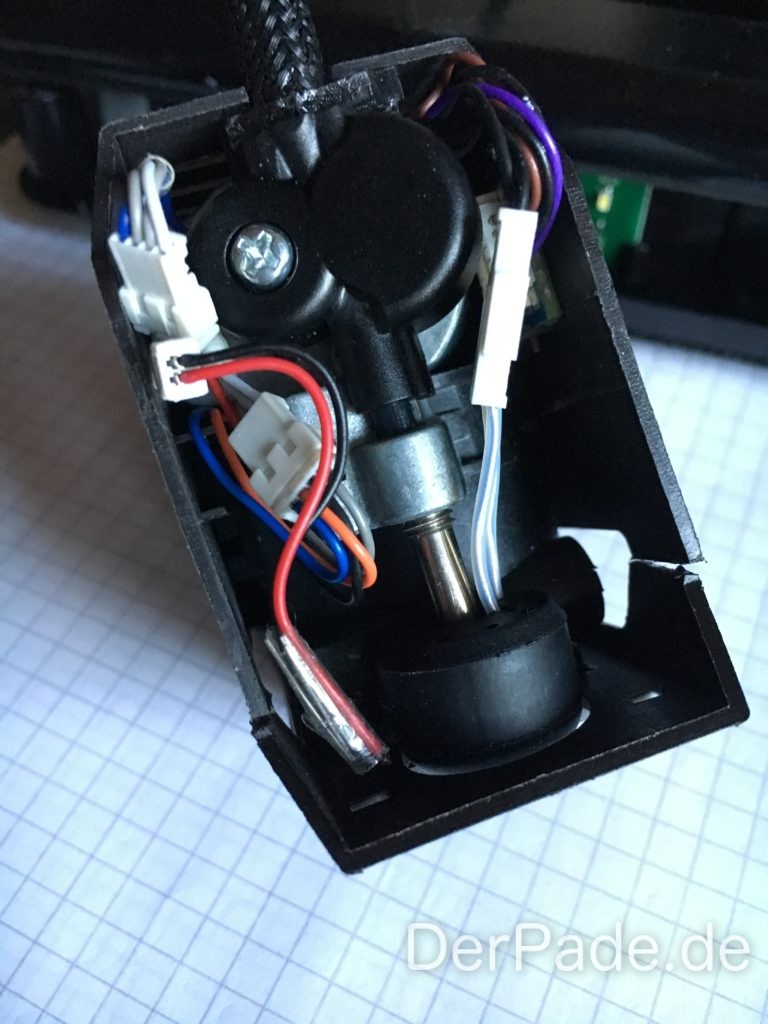

X-Carriage vollständig montiert und angeschlossen.

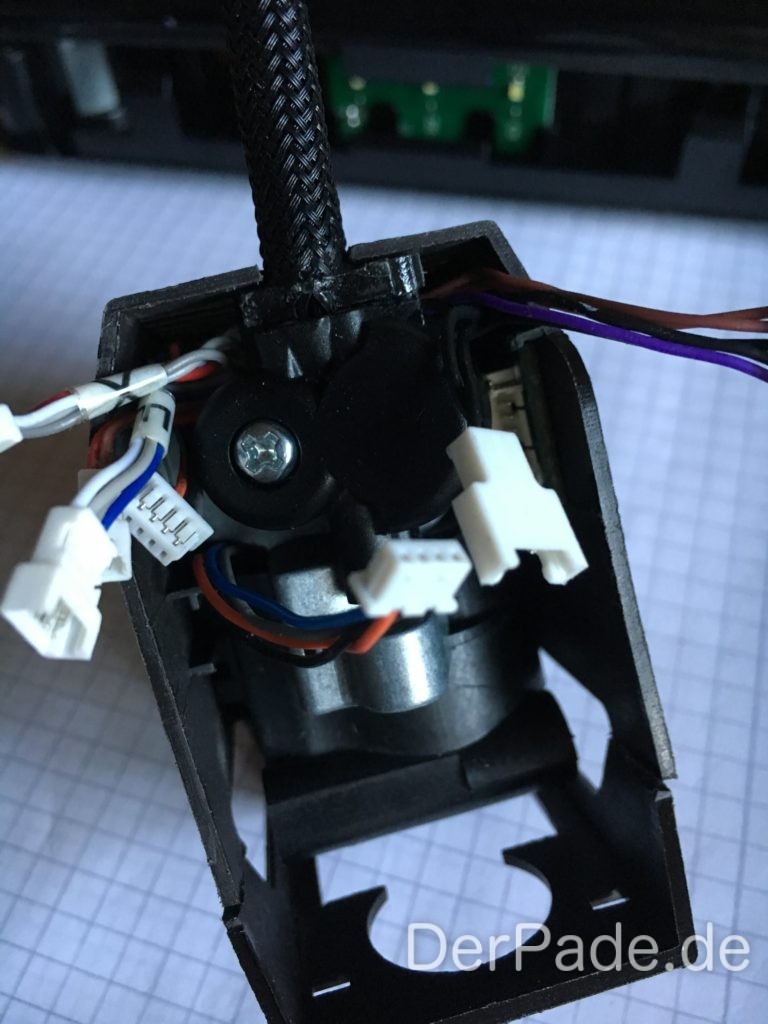

X-Carriage Kabelstrang befestigt. Beim Befestigen vom Kabelstrang muss man ein wenig Fummeln, denn das “Gummi”-Stück muss hinter den Extruder.

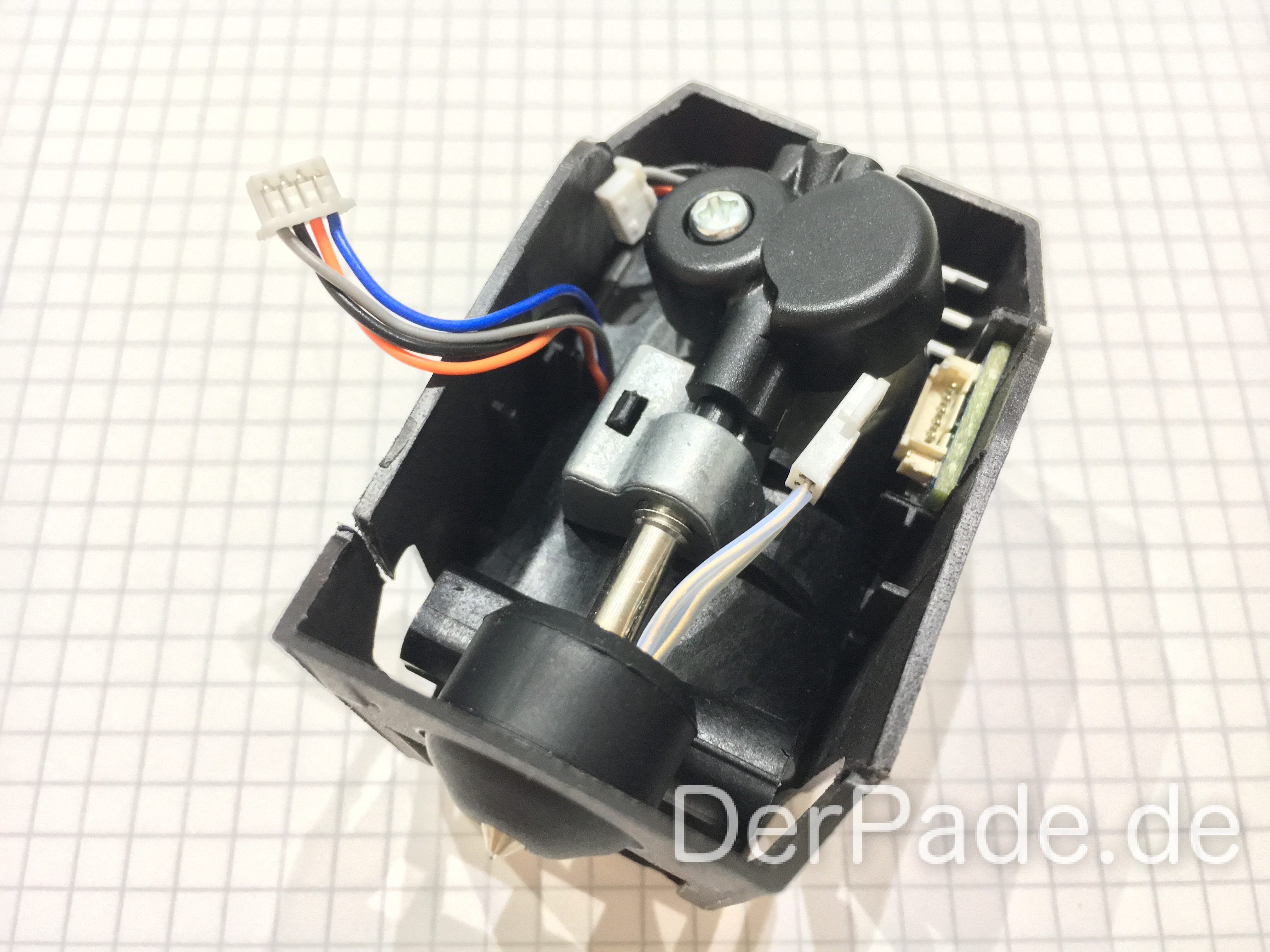

X-Carriage mit Schrittmotor Extruder und Hotend.
Extruder und Schrittmotor für X-Achse montiert.

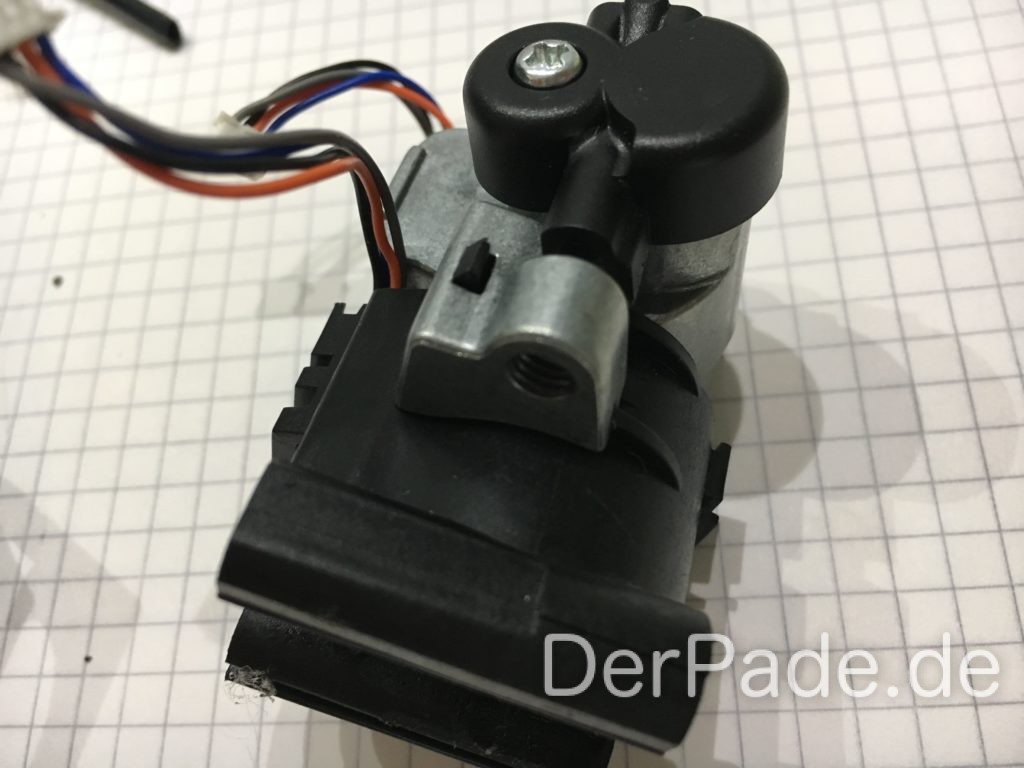

Extruder an X-Carriage montiert (siehe Haltenase in der Mitte).
Linearwellen, Getriebe und X-Carriage der X-Achse.
X-Carriage und X-Ache Schrittmotor Antrieb.
Schrittmotor X-Achse. Das Zahnrad ist aus Plastik und nur aufgesteckt.

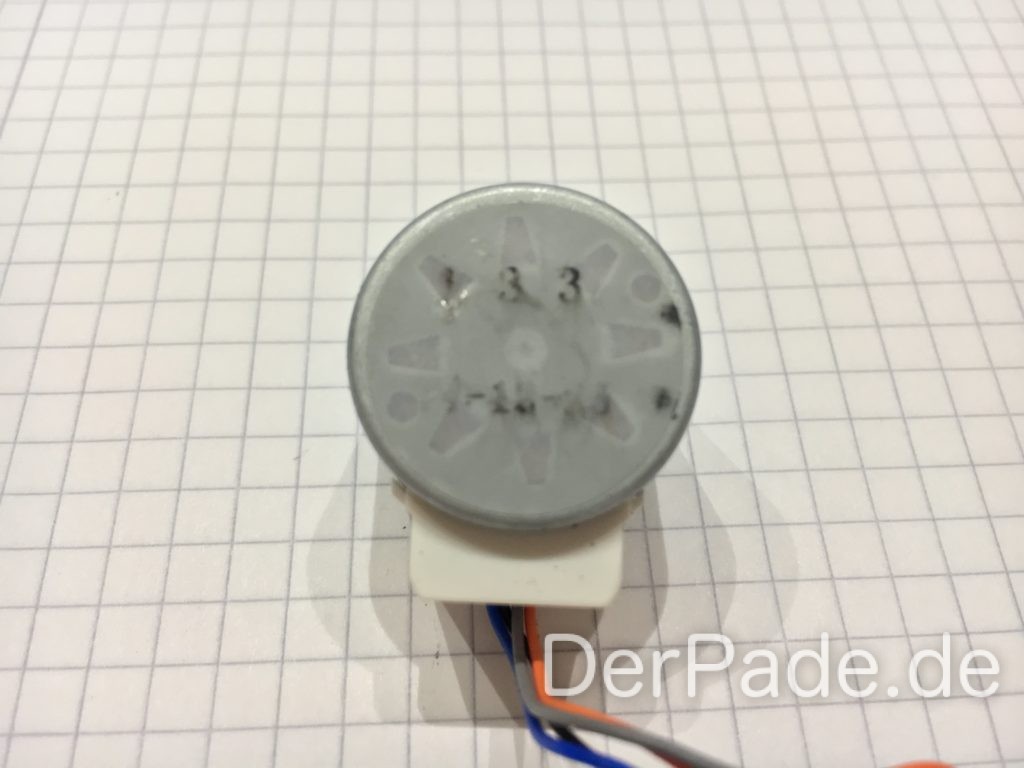

Schrittmotor X-Achse Rückseite

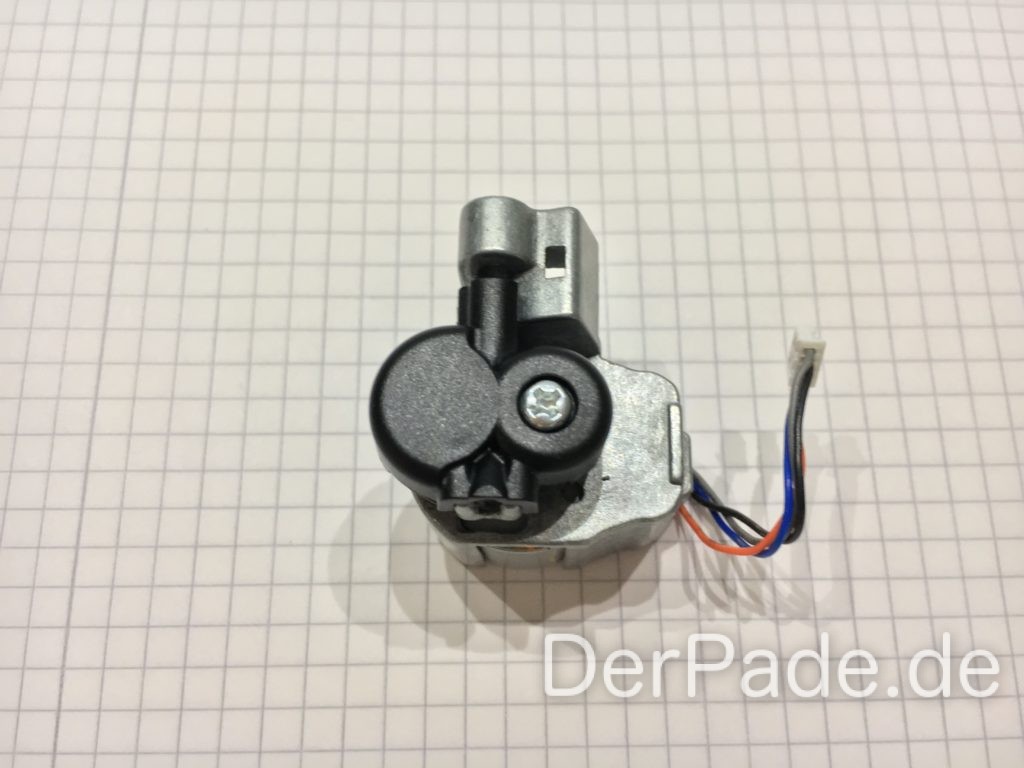

Extruder

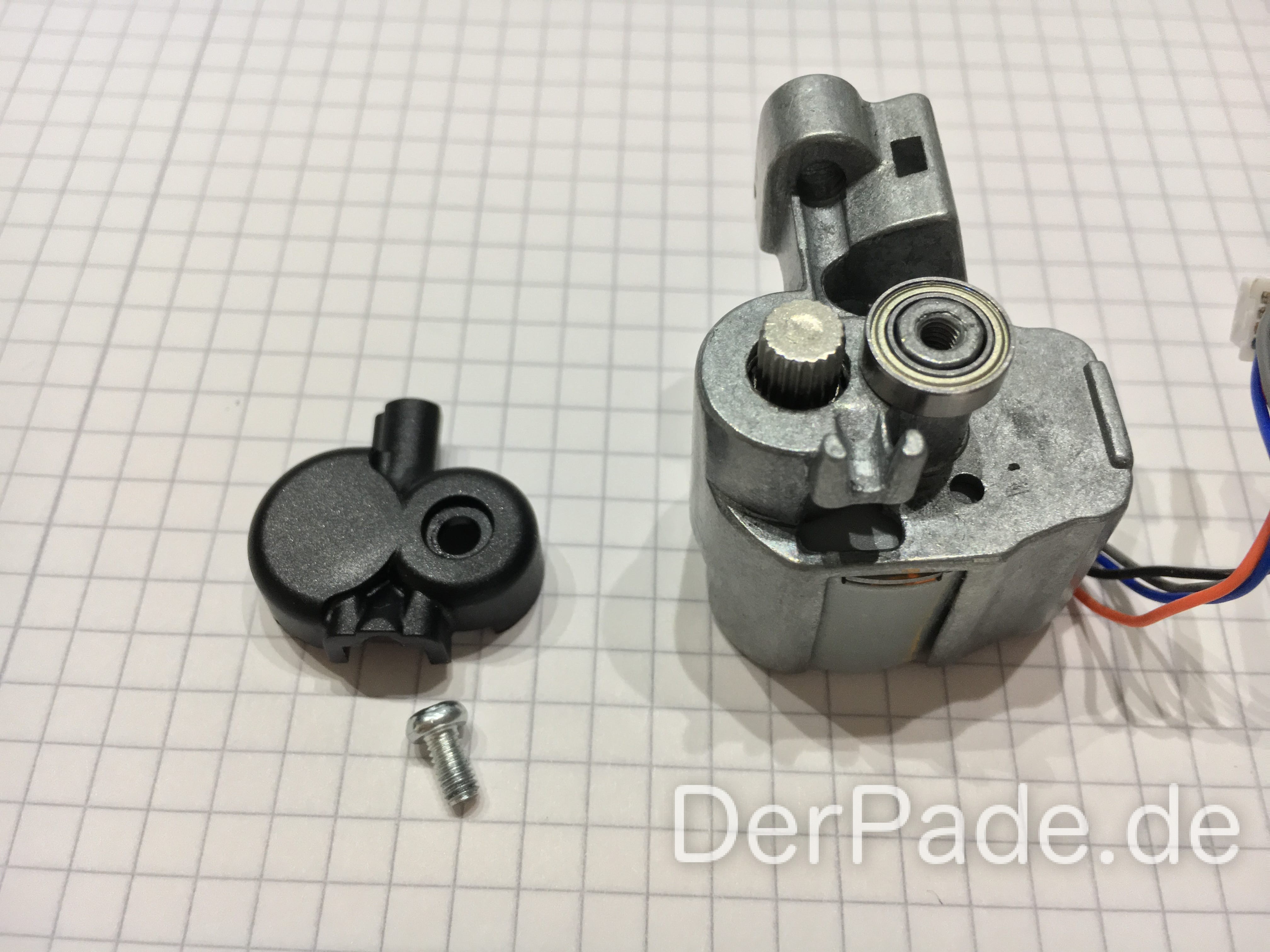

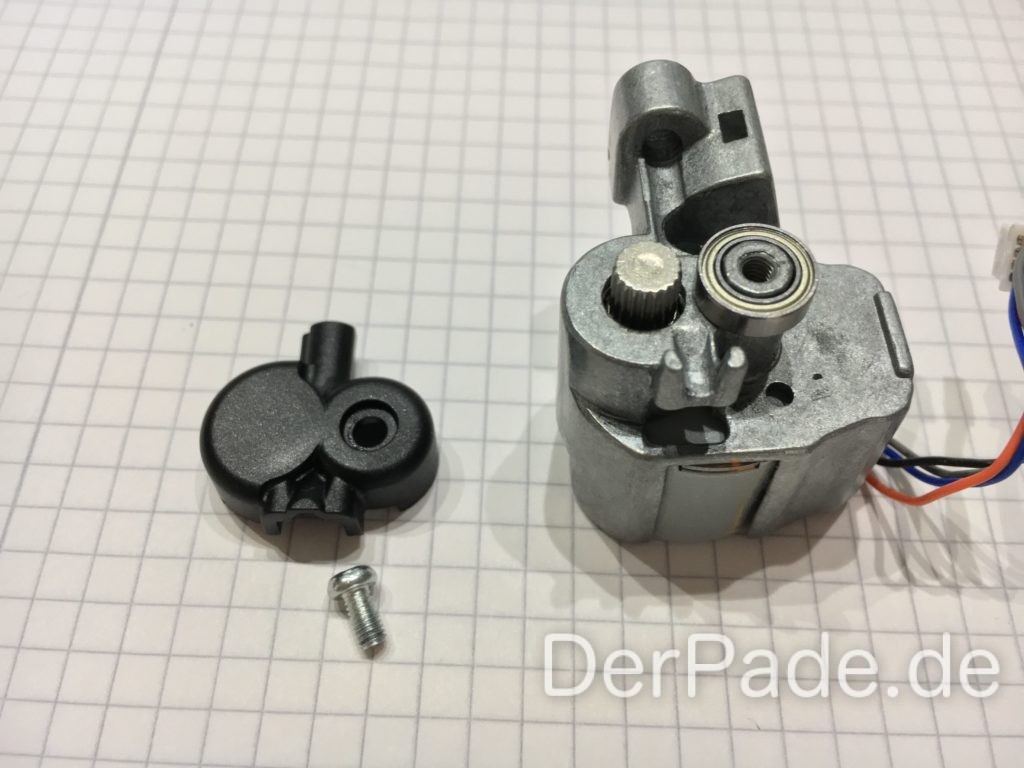

Extruder Getriebe

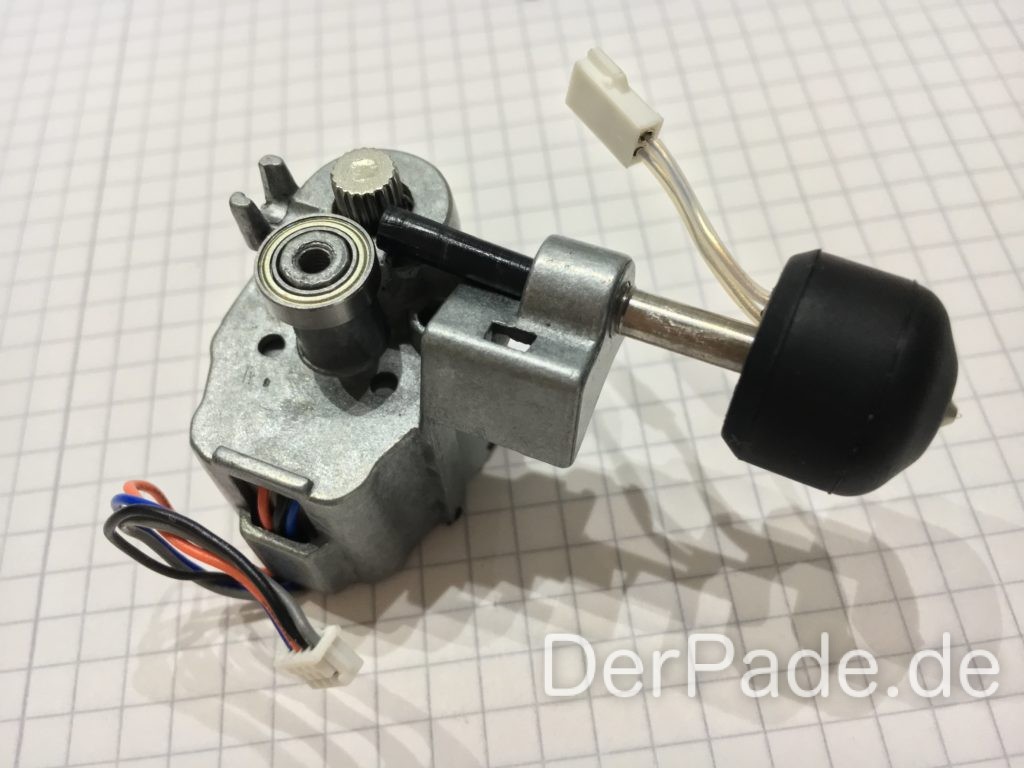

Extruder und Hotend zusammen. Die Druckdüse ist leider keine gebräuchliche Druckdüse und wird direkt in das Gehäuse des Extruders geschraubt.

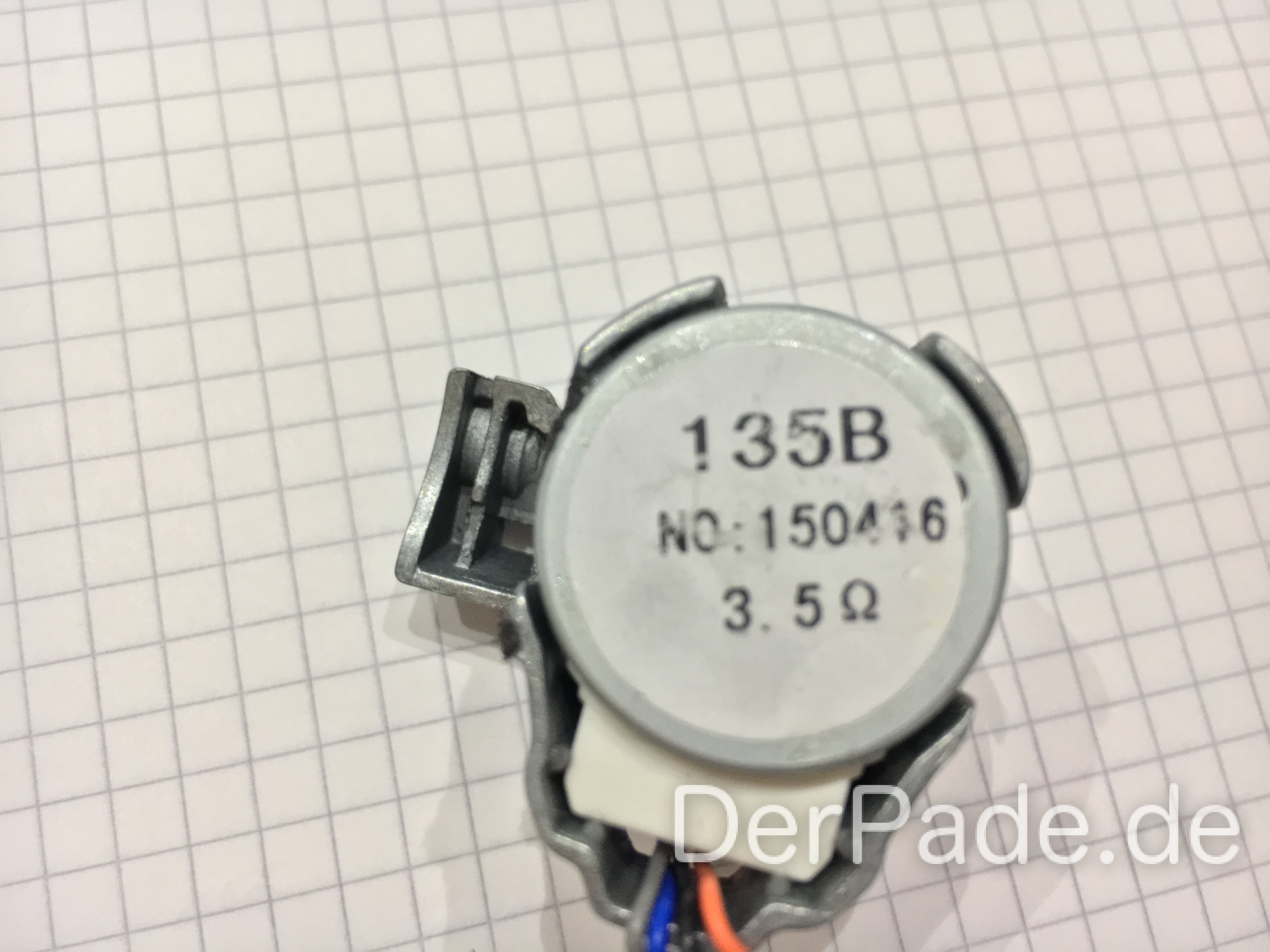

Extruder Schrittmotor
Das Hotend besteht aus einer speziellen Düse, ein hitzebeständiges Plastikrohr, einer speziellen Heizpatrone und einem Gummi für die Befestigung von Düse und Heizpatrone.

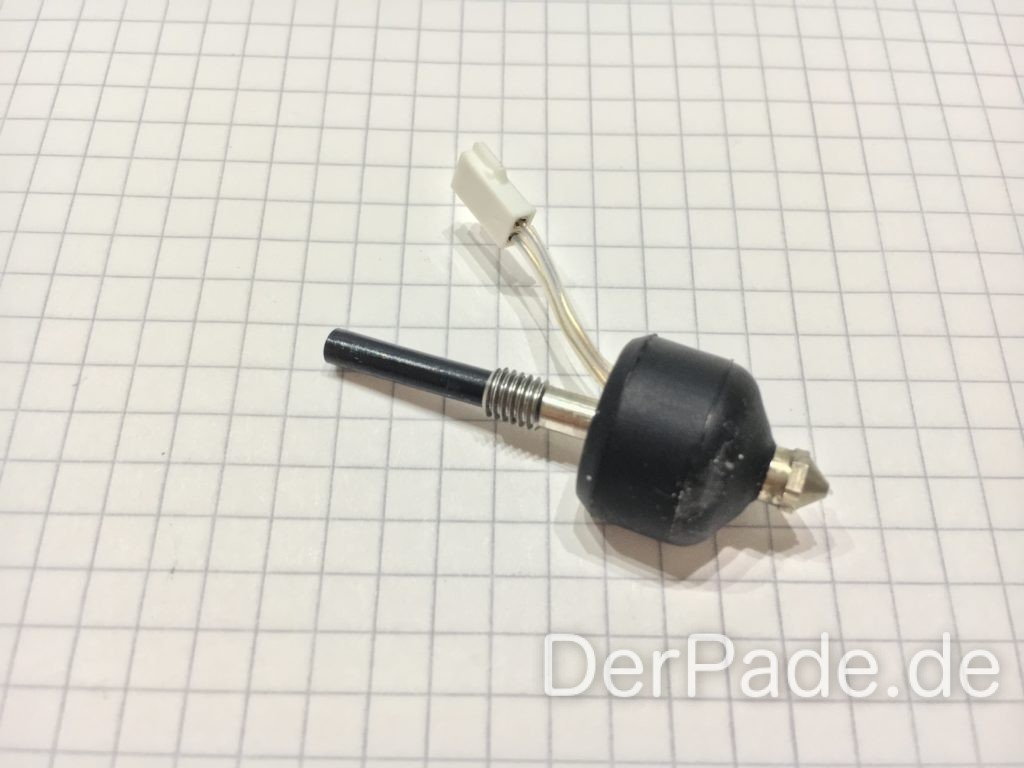

Hotend Heizpatrone und Düse

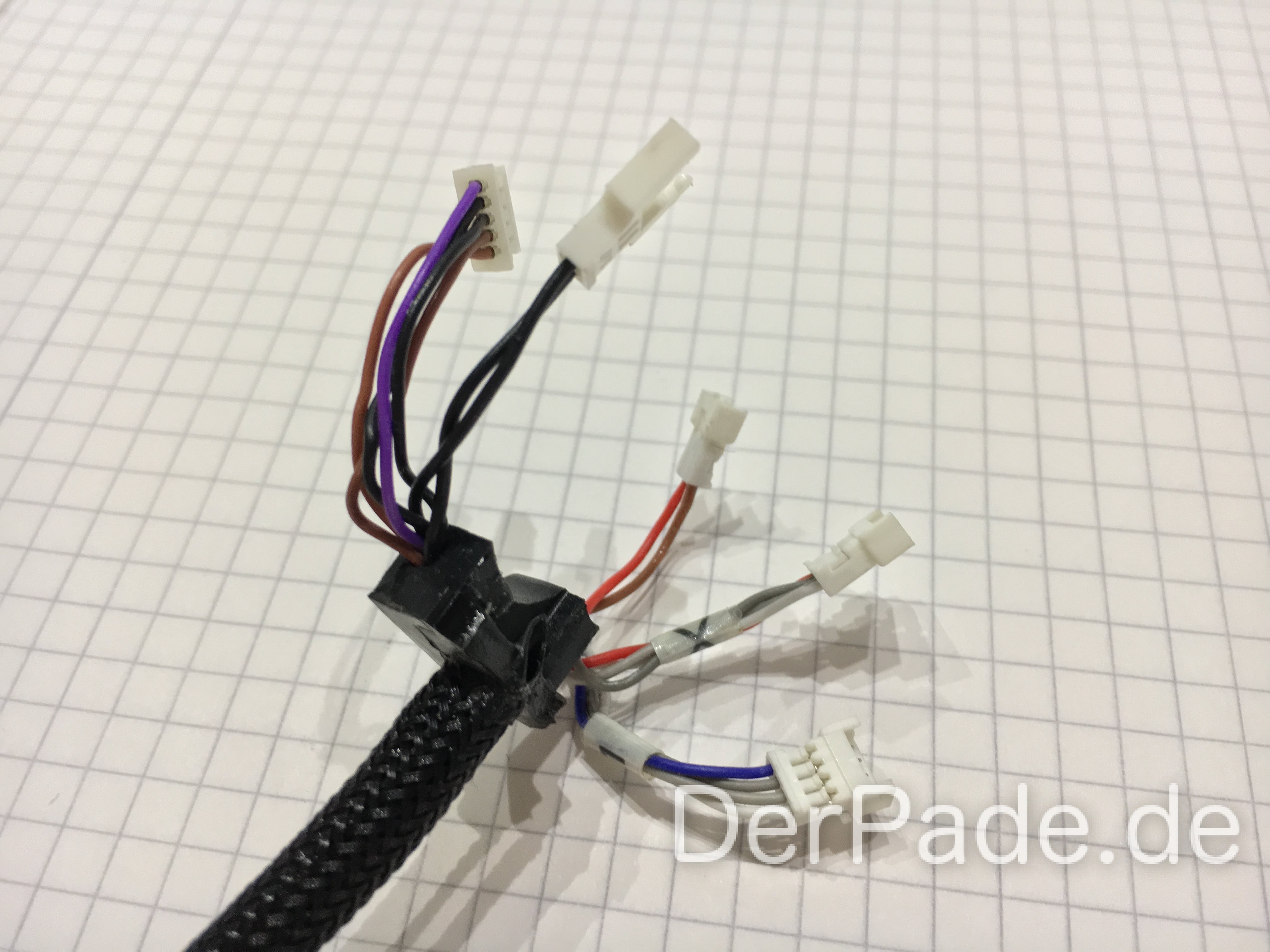

Kabelstrang Für Hotend und X-Carriage
Extruderlüfter Extruderfan Vorderseite

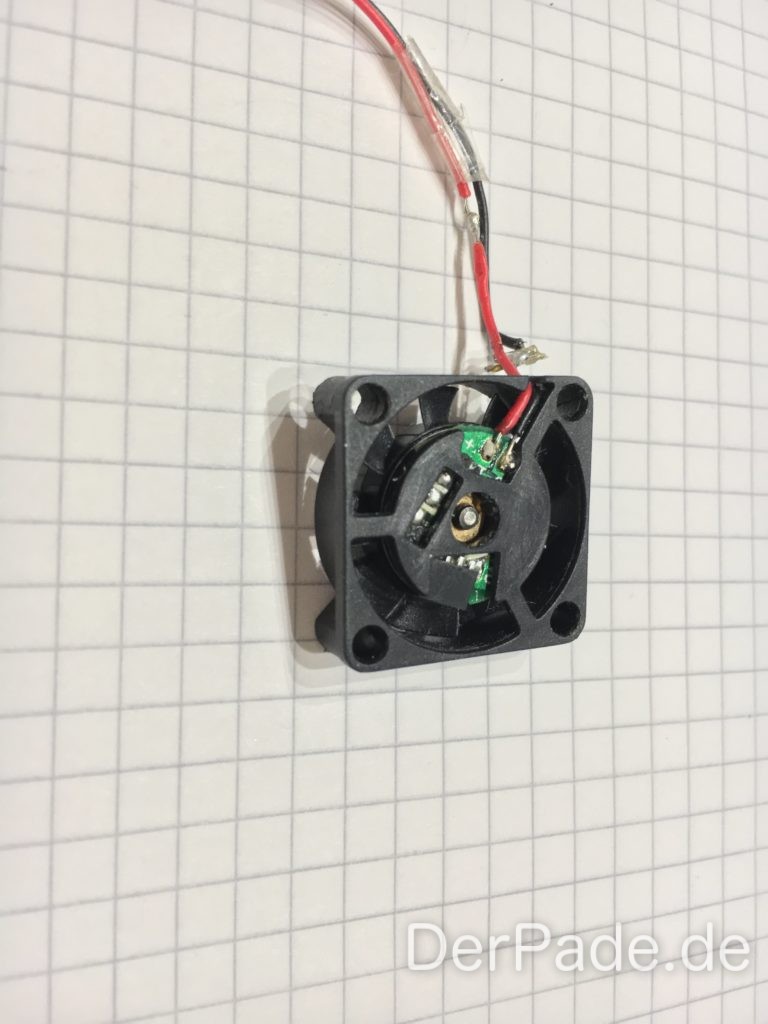

Extruderlüfter Extruderfan Rückseite

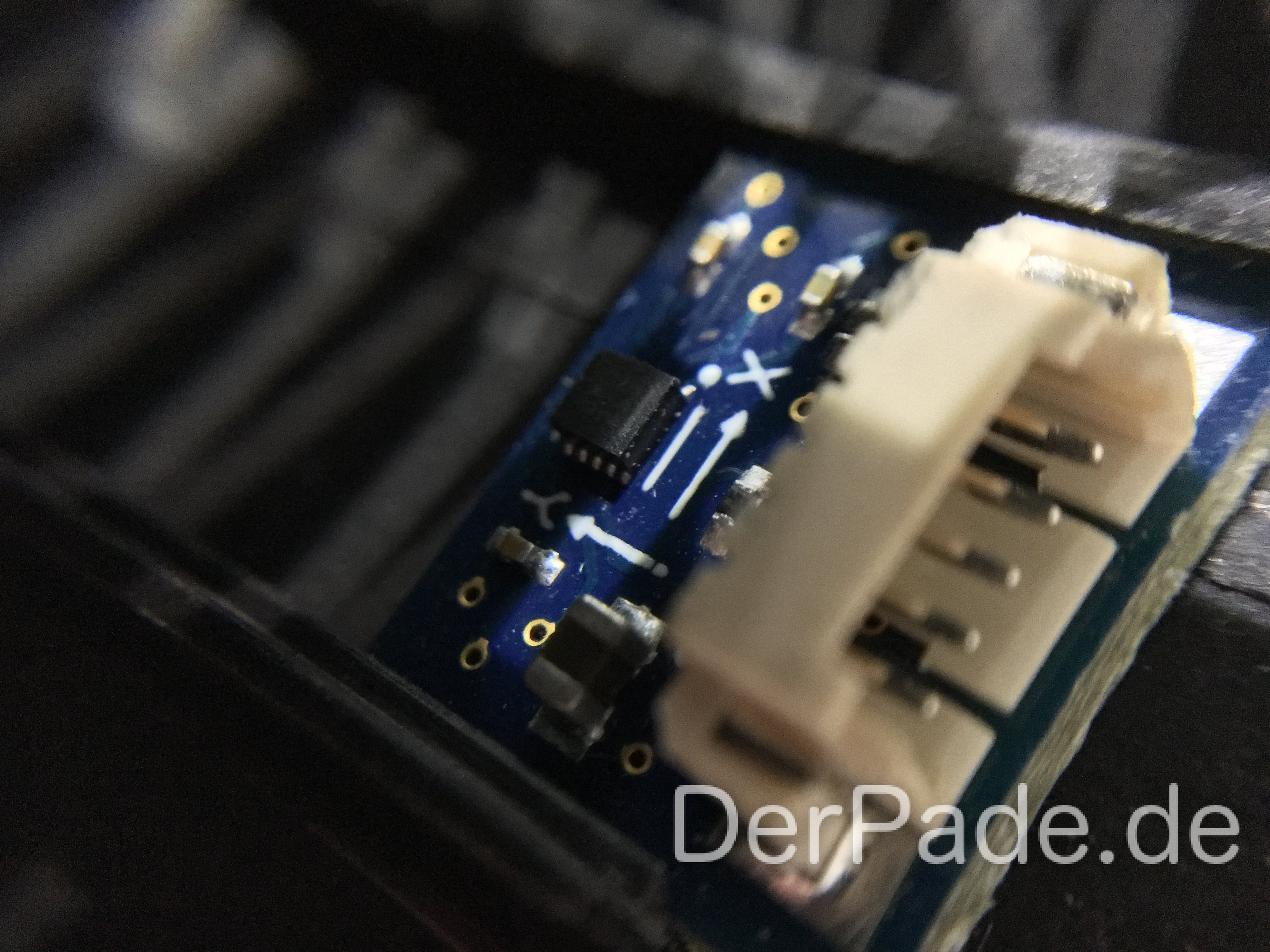

Der Beschleunigungssensor wird genutzt, um die Endpositionen des 3D Druckers zu bestimmen.
Schrittmotoren und Riemenantrieb

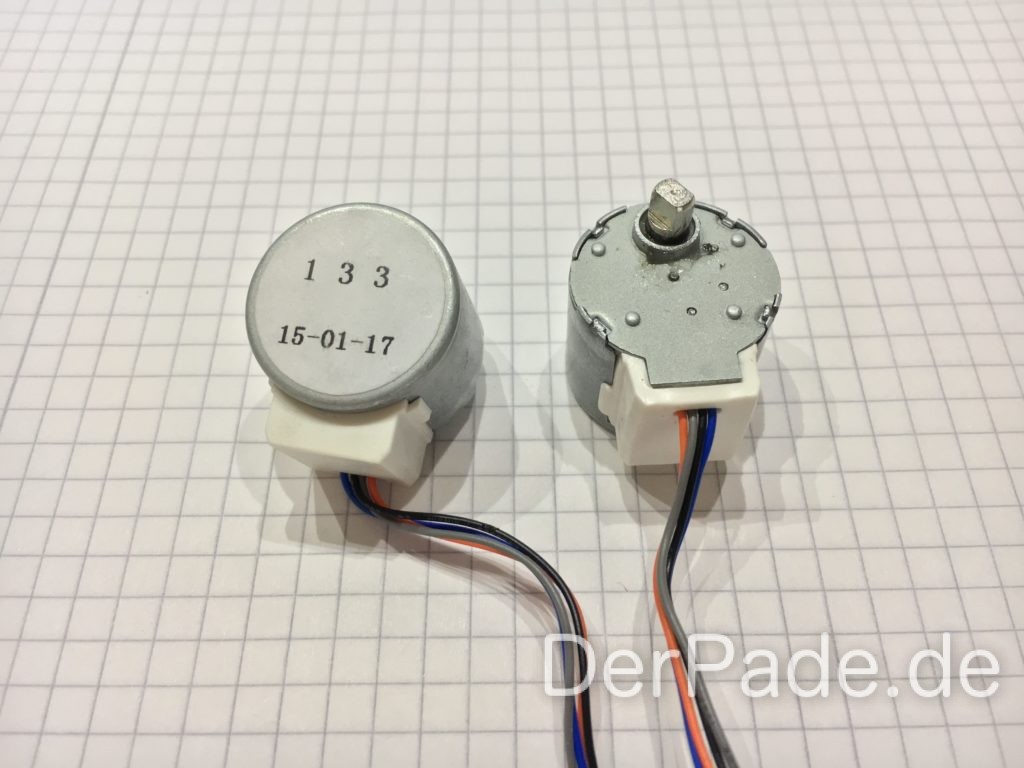

M3D Micro – Die Schrittmotoren der Y-Achse und Z-Achse unterscheiden sich lediglich in der Kabellänge.

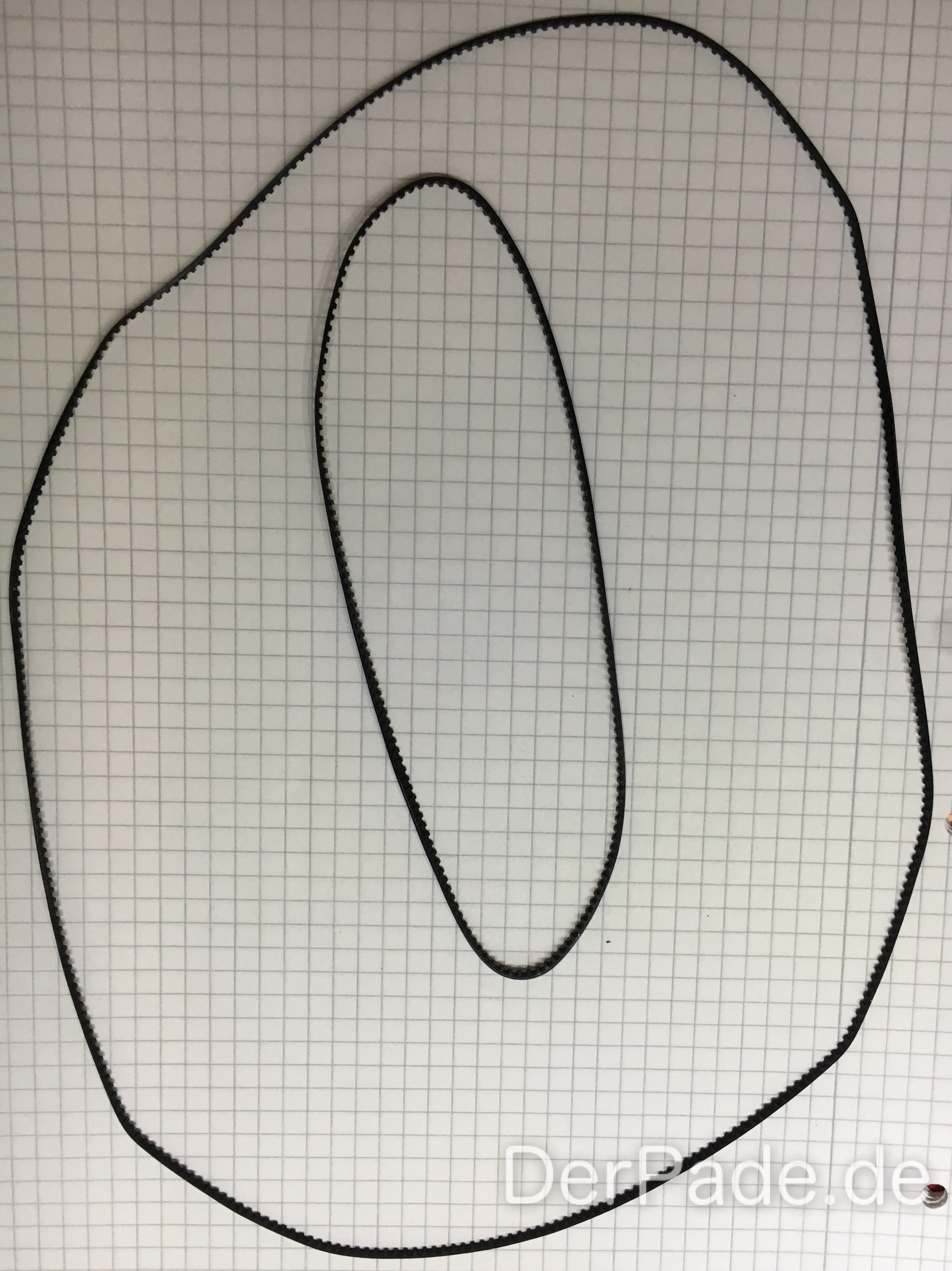

M3D Micro – Riemenantrieb klein für X-Achse groß für Z-Achse
M3D Micro – Riemenantrieb im Detail der X-Achse (Motor) und der Z-Achse (äußerer Riemen).

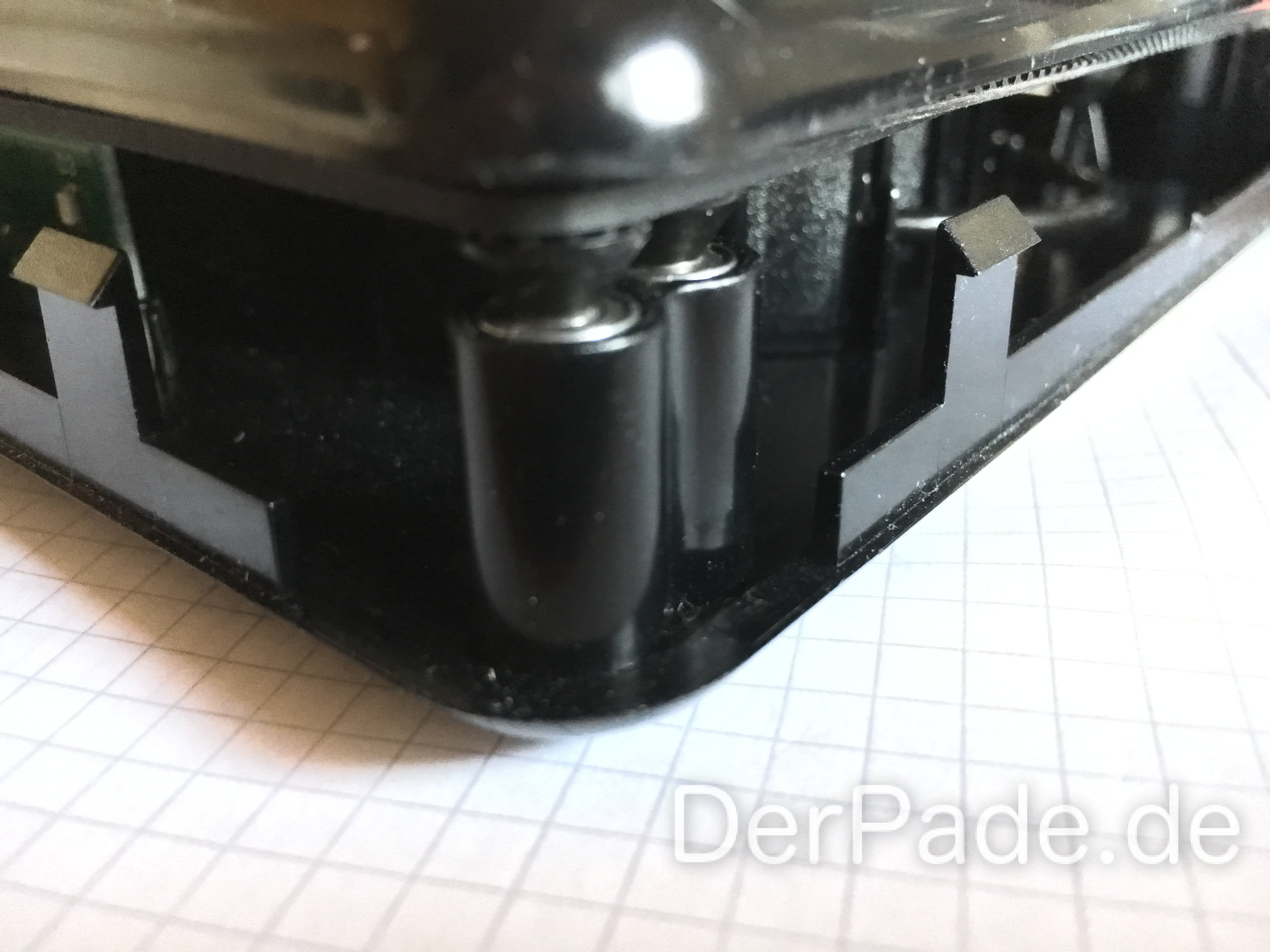

M3D Micro – Riemenantrieb im Detail der Z-Achse (äußerer Riemen) und der X-Achse (innerer Riemen).
Mainboard

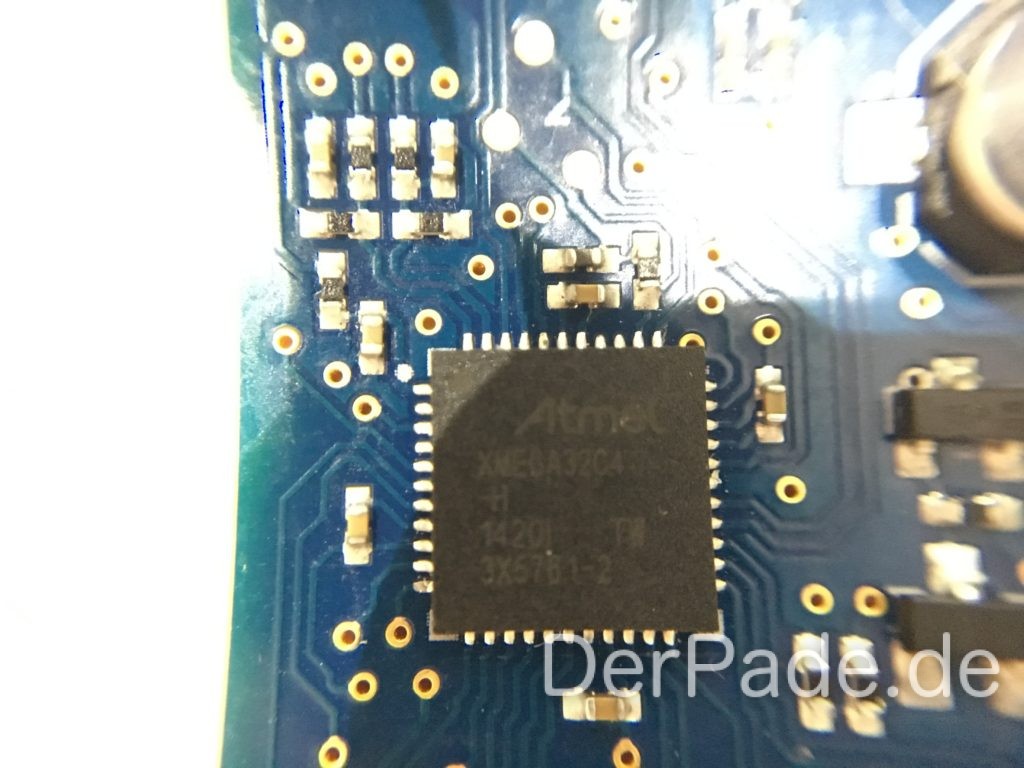

Das Mainboard besitzte einen Atmel Xmega32C4 Micocontroller.

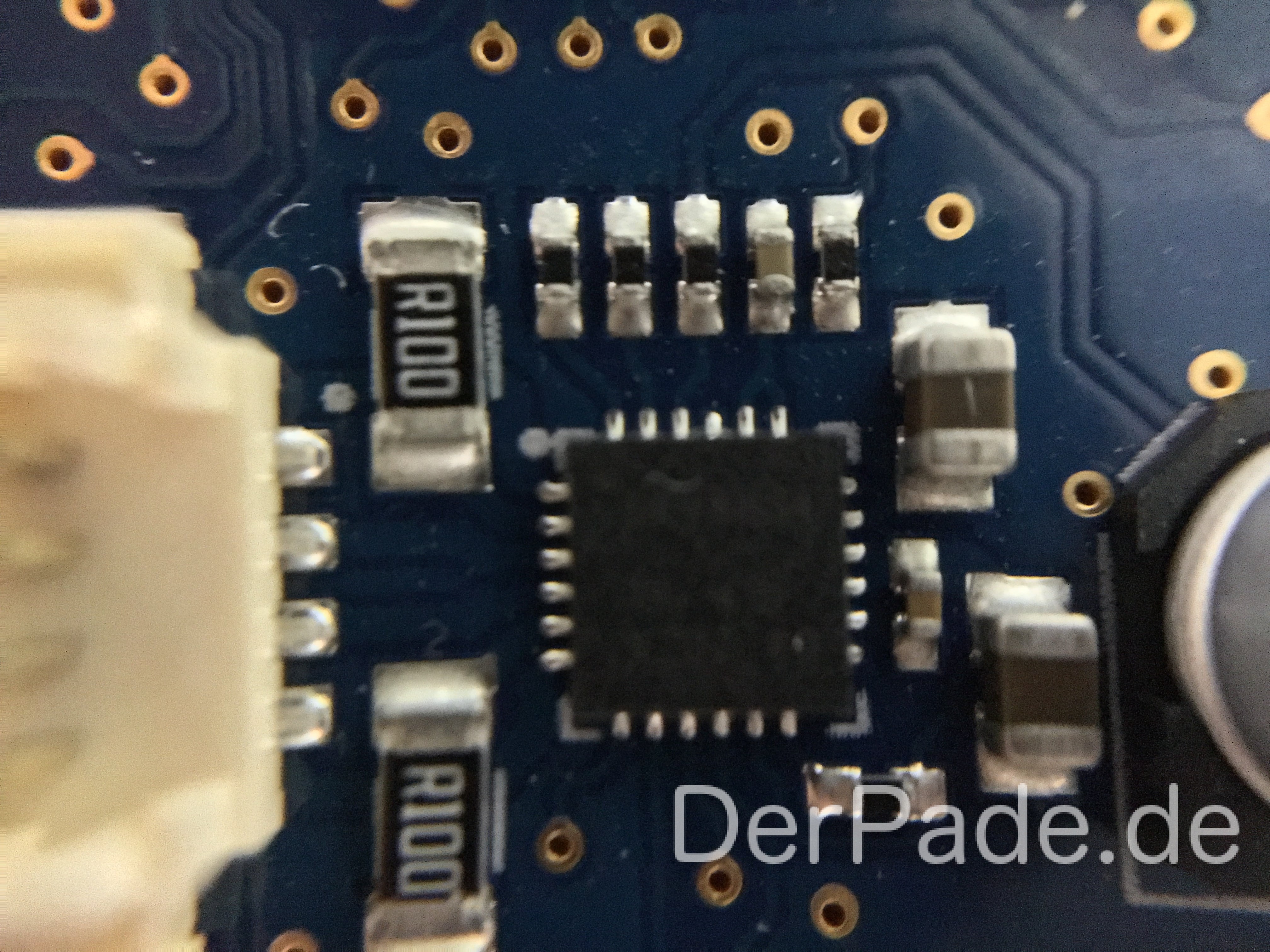

Die Treiber für die Schrittmotoren können nicht einzeln gewechselt werden, sondern sind fest aufgelötet.

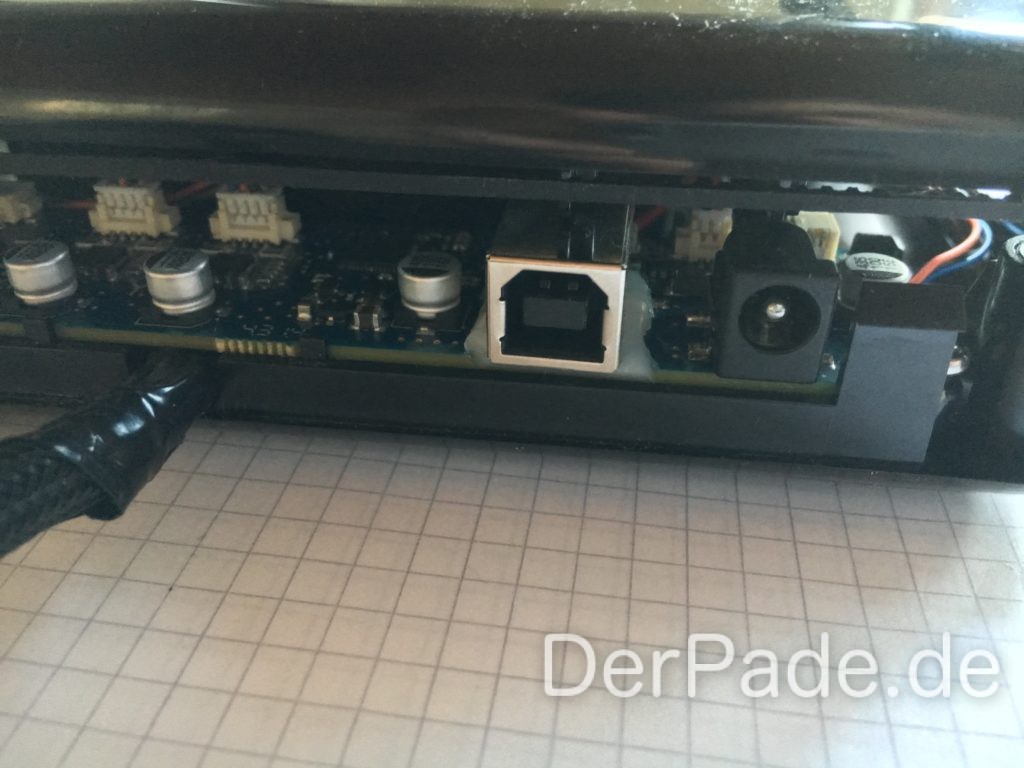

Das gesamte Mainboard vom M3D Micro. Auf der rechten Seite befinden sich die Motortreiber, auf der linken Seite der Mikrocontroller und die Stromversorgung,
